AndyMark AM-4846 紧凑型直线滑轨

发布时间:2023-11-23人气:21

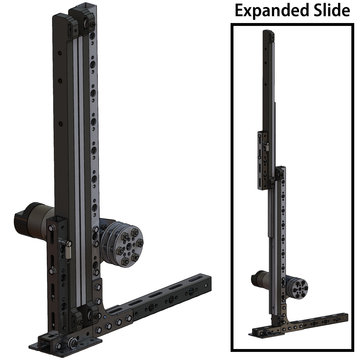

AndyMark AM-4846 紧凑型直线滑轨产品概述

专为 FTC(但不限于 FTC)设计的卓越系统是执行受控扩展的快速方法。紧凑型线性滑台的每个阶段都由滑轮系统控制,该系统可以操纵以提供伸展和缩回动力。

选项:

1 级行程为 12.18 英寸

2 阶段 行程为 24.37 英寸

3 阶段有 36.56英寸的行程

其他阶段

AndyMark 官方支持 3 阶段系统,但团队可以选择添加额外的阶段以增加覆盖范围。

注意:在尝试添加更多阶段时,团队应考虑增加滑轮组件上绳子的包裹。

负载限制为 10 磅

建议的索具:

连续的

每个方向一根串,连接每个阶段

有关详细信息,请参阅组装指南和视频

包括动力/传动装置:

NeveRest 轨道 13.7 比 1

速度快,全速时每级约 1 秒。

足够的扭矩,可以使用机械手和游戏棋子轻松提升多个阶段,总重可达 10 磅。


基本套件中包含的组件 (am-4846):

1 - SAR330 铝制滑轨 (am-4837)

3 - 轴承,3 mm x 12 mm x 4 mm,V 型槽 (am-4836)

4 - 螺钉, SHCS, M3-0.5 x 35 mm, 镀锌 (am-1671)

4 - 螺钉,平头 M3-0.5 x 5 mm 钢 (am-1668)

4 - M3-0.5 Nylock 螺母 (AM-1023)

1 - 电源串,1.4 mm,100' 线轴 (am-3159)

1 - 0.115 英寸内径 0.187 in.外径 0.188 in.长尼龙垫片 (am-1473)

1 - S3 挤出 (am-3594-352)

1 - S3 挤出 (am-3594-256)

1 - S3 挤出 (am-3594-128)

2 - S3 90度角撑板 (AM-3602)

2 - S3 4x1角撑板 (am-4839)

1 - 0.252 英寸内径 0.625 in.外径 1.750 in.长尼龙垫片 (am-1669)

1 - NeveRest 轨道和 0.875 in.轴承 S3 安装板 (am-4642)

15 - 1 英寸6-32 六角头螺纹锁紧螺钉 (am-1565)

1 - 1.25 英寸6-32 六角头螺纹锁紧螺钉 (am-1566)

12 - 6-32 Nylock 锁紧螺母 (AM-1419)

4 - M3-0.5 x 5 mm 内六角头螺钉 (am-1443)

1 - 延长弹簧 1 in.x .25 英寸x .031 英寸(AM-4835型)

1 - 0.257 英寸内径 0.625 in.外径 0.500 in.长铝垫片 (am-3720)

1 - 直线滑轨系统双线轴组件 (am-4849)

1 - 13.7 比 1 齿轮比 NeveRest 摆线减速电机 (AM-4610B)

2 - 352 mm 滑轮安装 (am-4838)


每个额外的阶段包括:

1 - SAR330 铝制滑轨 (am-4837)

2 - 轴承,3 mm x 12 mm x 4 mm,V 型槽 (am-4836)

4 - 螺钉,平头 M3-0.5 x 5 mm 钢 (am-1668)

2 - 螺钉, SHCS, M3-0.5 x 35 mm, 镀锌 (am-1671)

2 - M3-0.5 Nylock 螺母 (AM-1023)

1 - 352 mm 滑轮安装 (am-4838)

请注意: AndyMark 建议在安装 M3171 x 3 mm 平头螺钉 (am-5) 时使用中等强度螺纹锁固剂,例如 am-1668。


AndyMark AM-4850 紧凑型直线滑轨

AndyMark AM-4851 紧凑型直线滑轨
