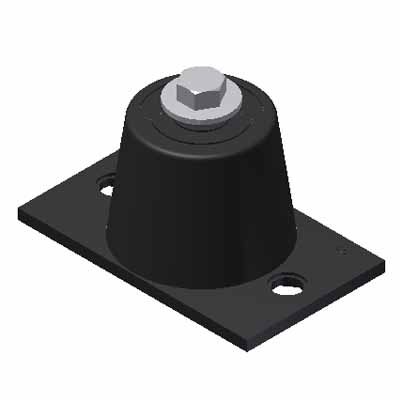

Mason Industries Neoprene Floor Mount Vibration Isolator ND-DS, 2150 - 4300 lbs. cap. - 35-286-4

Mason Industries  ND-C氯丁橡胶地板安装式隔振器规格：

品牌：Mason Industries

类别：ND-C

尺寸（色标）：黄色

容量范围：550 - 1100 lbs.

偏转范围（英寸）：0.25 - 0.50

D 2-9/16"

高度（高） 2-3/4"

L 5-1/2"

时间 1/4"

宽度（W） 3-5/16"

安装孔距离 (BC) 4-1/8"

有头螺钉直径和长度 (CS) 1/2-13 x 1"

MBD 1/2"

Mason Industries  ND-C氯丁橡胶地板安装式隔振器描述：

直到 1950 年为止，Mason大多数橡胶支架都是设计用来承受剪切载荷的。安装件呈圆形或以长条形式出售，

因此容量可以通过尺寸和硬度或硬度和切断长度来控制。

剪切载荷曲线是类似于钢弹簧的直线。经过动态刚度校正后，挠度可直接用于频率方程。不幸的是，

由于橡胶和金属之间的粘合失效，剪切安装可能而且确实会失败。当超载时，安装件会触底。对于给定的容量，

压缩安装更便宜，并且在过载时仍然有缓冲。当保守加载时，载荷挠度曲线类似于直线剪切。

我们的 N 安装件的一般配置是已知的，但所有安装件都是按照右侧制造的，高度很少超过 1 英寸。

底板和上部螺纹垫圈都暴露在外，并且被腐蚀。现在看来，梅森工业公司是愚蠢的将橡胶垫粘在底板上以提供摩擦力。

由于只有增加偏转才能实现更高的效率，因此当需要双偏转时，将两个安装件用螺栓固定在一起。这是另一种临时布置。

橡胶隔离安装的定义是具有已知容量和挠度的任何配置，圆形、方形或矩形。声学解决方案的频率范围为 6 – 8 Hz。

然而，这些完全相同的低应力隔离器可以与钢垫板堆叠在一起，以实现较低的振动隔离频率。这种分组是典型的特殊用途产品。

氯丁橡胶安装座是比隔离垫更好的隔离器，因为它们更厚（更高）并且提供更大的偏转。提供顶部螺栓和垫圈用于用螺栓固定到设备上。

底部的氯丁橡胶摩擦覆盖层通常消除了与结构的螺栓连接。这些出色的通用耐油安装件可用于压缩机、鼓风机、空调设备、泵、机床、变压器等。仅用于压缩。
