湾边贸易供应Magphan 模体系列产品

MagphanSMR170 模体是在 1990 年代 MRI 早期开发的。我们较新的 EMR 和 TMR Magphan® 模型专为现代 MRI 扫描仪而设计。

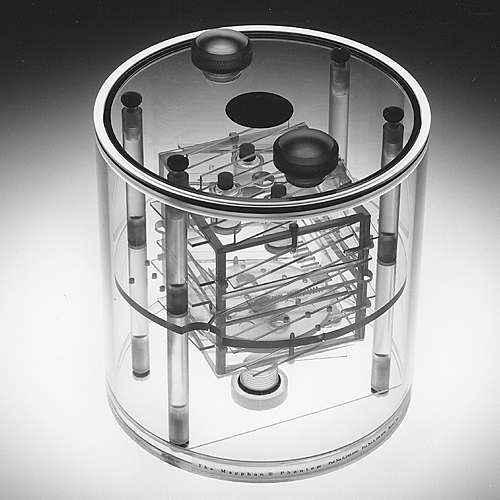

MagphanSMR170 有一个传统的圆柱形外壳，适用于将其性能规格基于圆柱形模型的测试组和制造商。它有一个可拆卸的端板，用于内部访问。亚克力圆筒外径20cm，内径19cm。Magphan® SMR170 模体出厂时没有任何液体。客户必须为其填充合适的 MR 解决方案。

MagphanSMR170测试立方体：圆柱形和球形Magphan均使用10cm 测试立方体进行图像质量测量。测试立方体由 6 毫米厚的聚碳酸酯塑料制成，外径为 10 厘米。测试立方体包含切片厚度斜坡、感光小瓶、高分辨率测试板和低对比度磁盘。

MagphanSMR170配置：测试立方体板可以在标准二维配置中组装，具有双相对切片厚度斜坡，使操作员能够快速验证体模的 z 轴是否精确对齐垂直于成像平面。尼龙螺丝将装置固定在一起，使您可以将测试板或立方体的侧面更改为 3 维配置。3-D 配置允许从单次数据采集中获得 x、y 和 z 切片几何测量值

MagphanSMR170测试总结

测试立方体和模体外壳包含允许对最大可实现的关键 MRI 扫描仪参数进行全面测试的功能。下面列出了它们支持的主要组件和测试。

• 切片厚度斜坡
    - 模型位置
    - 扫描切片宽度
    - 多切片间距和邻接
    - 患者对齐 (3D)
    - 工作台增量精度

• 感光瓶
    - T1 测量
    - T2 测量

• 高分辨率测试板
    - 高分辨率测量（每厘米 1 至 11 对线）
    - 几何失真

• 立方体支持盘
    - 几何失真
    - 像素（矩阵）大小验证。

• 外壳
    - 空间均匀性
    - 信噪比

MagphanSMR170幻影组件

MagphanSMR170切片厚度斜坡：切片厚度斜坡安装在测试立方体的外部。斜坡厚 2 毫米，宽 10 毫米，与模型轴成 14° 角，为切片宽度测量提供 4 倍的放大倍数。相对的斜坡在立方体测试平面的中心交叉以进行对齐验证。斜坡可用于测试多切片序列中切片之间的索引以及测试表增量精度。

MagphanSMR170感光小瓶：感光样品储存在四个圆柱形小瓶中，外径为1.9cm，内径为1.6cm。小瓶可以通过立方体外部 0.6 厘米（1/4 英寸）的端口填充各种溶液，用于 T1 和 T2 测量。

MagphanSMR170高分辨率测试板：高分辨率仪表被切割成 2 毫米厚的丙烯酸板，由测试立方体内部的通道支撑。高分辨率测试是通过使用一系列矩形槽进行的，这些矩形槽形成一个测试图案，范围从每厘米 1 到 11 个线对（5 毫米到 0.45 毫米分辨率）。用于测试每厘米 1 到 4 对线对的槽长 1.25 厘米，用于测试每厘米 5 到 11 对线对的槽长 0.9 厘米。

为了测试几何失真（空间线性度），3mm 的孔以 2cm、4cm 和 8cm 的方形图案间隔开。系统的几何变形可以通过测量这些孔之间的距离来评估。

MagphanSMR170低对比度盘：低对比度灵敏度是通过安装在测试立方体底部的丙烯酸盘进行的。磁盘中的圆形凹槽通过体积平均生成低对比度图像。四组三个圆形凹槽的深度分别为0.5mm、0.75mm、1.0mm和2.0mm，直径分别为4mm、6mm和10mm。

MagphanSMR170立方体支撑盘：两件式立方体支撑盘将立方体固定在幻影外壳内，可以轻松安装和拆卸。除了固定测试立方体的位置外，支撑盘还为空间线性度测量提供信息。

通过测量 Magghan 在 x 和 y 方向上的直径来测试几何失真。几何失真也可以通过测量支撑盘中配置成8cm、10cm和12cm正方形的3mm孔之间的距离来评估。

MagphanSMR170外壳：外壳组件由外壳和立方体支撑盘（支撑10cm测试立方体）组成。可以使用移除了测试立方体和支撑盘的模型外壳进行全面的空间均匀性测量。外壳易于清洁并允许使用凝胶和液体溶液。多个端口允许在排水时不受限制地流动。

注意：Magphan模体不提供对比剂填充溶液。需要添加自己的填充解决方案。
