三、phantomlab Catphan 500  CT模体 模块

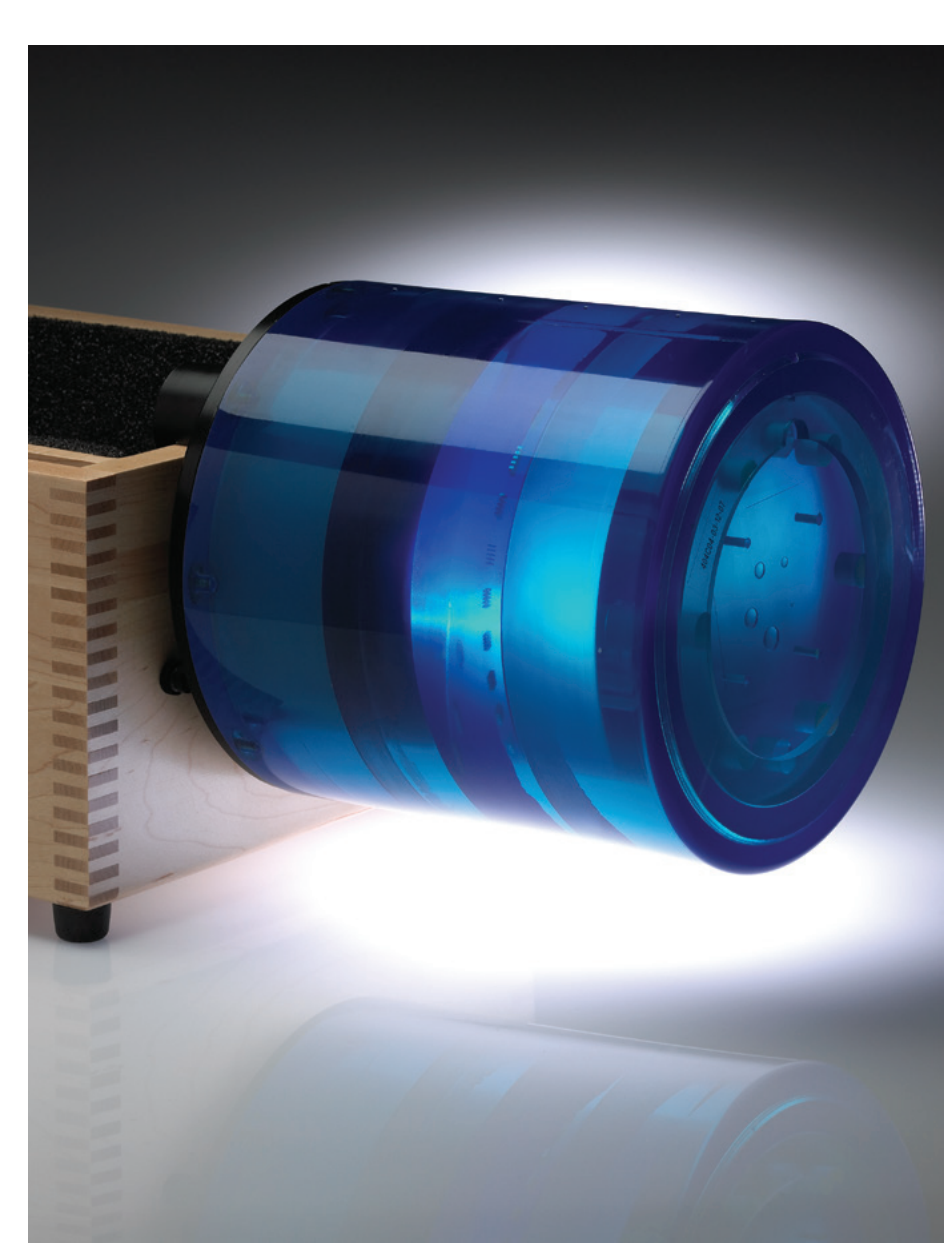

Catphan 500 由 4 个模块组成，封装在一个 20 厘米的外壳中。

CTP401 切片几何和感光模块： 相对的 23 度线斜坡用于测量扫描切片几何、验证模型位置并检查患者对齐系统和扫描仪台增量。与常用的 45 度斜坡相比，浅 23 度角可以更精确地测量切片厚度，细线可以准确测量 1 和 2 毫米薄切片，而不会出现条纹伪影。龙门架角度（最多 10 度）可以通过斜坡长度的比率来确定。

该模块包括 4 个感光目标（Teflon、Acrylic、LDPE 和 Air）以测量 CT 数线性度。

该模块还包含五个丙烯酸球体，用于评估扫描仪对亚切片球体的成像。亚克力球体的直径为 2mm、4mm、6mm、8mm 和 10mm。

像素大小可以通过测量相距 50 毫米的四个孔（一个带有聚四氟乙烯针）之间的像素数来确定。

CTP528 高分辨率模块：这部分有一个每厘米 1 到 21 线对的高分辨率测试规和两个脉冲源（珠），它们被铸造成一个统一的材料。通过最大限度地减少高对比度材料的数量并采用径向设计，CTP528 模块消除了条纹伪影。

球形 MTF 珠可用于获得准确的 MTF 曲线表征，而无需 MTF 线固有的繁琐和耗时的定位。点源珠子还消除了 MTF 线出现的超量程问题和条纹伪影，因为珠子密度是与周围材料的体积平均。

CTP515 低对比度模块： CTP515 由一系列不同直径的圆柱棒和三个对比度级别组成，用于测量低对比度性能。40 毫米长的杆在所有 z 轴位置提供一致的对比度值，从而避免在扫描整个部分时出现任何体积平均误差。独特的子切片测试对象可以评估不同扫描协议（间距、切片宽度和重建算法）在解析子切片低对比度对象方面的有效性。

对于螺旋和多切片图像协议的选择，CTP515 中包含独特的子切片低对比度目标（截短圆柱体）。比较通过使用不同的成像设置（切片宽度、间距和重建算法）扫描子切片目标获得的图像提供了有价值的信息，以帮助选择用于识别小的低对比度对象（如肿瘤）的最佳协议。

所有的各种样品和背景材料具有等效的有效原子序数；仅改变密度以产生有效衰减系数的变化。

子切片目标标称对比度为 1.0%，z 轴长度为 3、5 和 7 毫米。对于这些长度中的每一个，都有直径为 3、5、7 和 9 毫米的目标。

CTP486 均匀性模块：图像均匀性模块由一种均匀材料制成，其 CT 值设计为在标准扫描协议下水密度的 2% (20H) 以内。通常记录的 CT 编号范围从 5H 到 18H。该模块用于测量空间均匀性、平均 CT 数和噪声值。

使用固体材料可以消除因暴露在冰冻温度下而发生泄漏或损坏的风险。CTP486 实体图像均匀性模块提供一致的结果，比使用充水罐的模块使用起来更方便，并且消除了因水源不同而造成的差异。这种固体材料的高度径向和轴向均匀性使其成为水的理想替代品。它已经在 x、y 和 z 平面中的各种变量上进行了全面测试，并证明在所有应用中都是稳定的。
