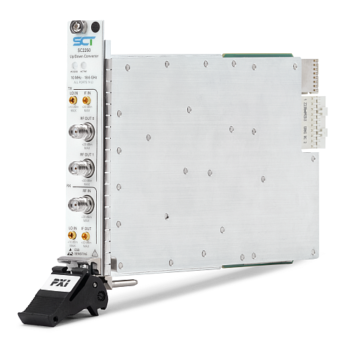

美国Signal craft公司进口18 GHz频率扩展和信号调节模块SC2250

在生产测试中测量18GHz的谐波电平

用于5G研发的中频接口

802.11ax（U-NII-5 5925-6425 MHz、U-NII-6 6425-6525 MHz、U-NII-7 6525-6875 MHz、U-NII-8 6875-7125 MHz）在传统6 GHz仪器上进行测试

上下转换功能都包含在单个插槽PXIe模块中。独立的本地振荡器（LO）可用于每个块。提供了可选的LO输入端口，以支持要求极低相位噪声性能的测量。

下变频器包括一个旁路路径，以在不需要混频器时最大限度地减少电缆交换。旁路路径包括用于信号调节目的的用户可选滤波器组和低噪声放大器。对于谐波测量应用，一组高通滤波器（HPF）可用于抑制基波信号并提供更好的动态范围。下变频信号在从模块输出之前通过5GHz中频（IF）滤波器进行杂散抑制。

与同类产品一样，上变频路径包括旁路功能和几个信号调节选项。可以使用上变频器中的内置环回信号对仪器进行自校准。
