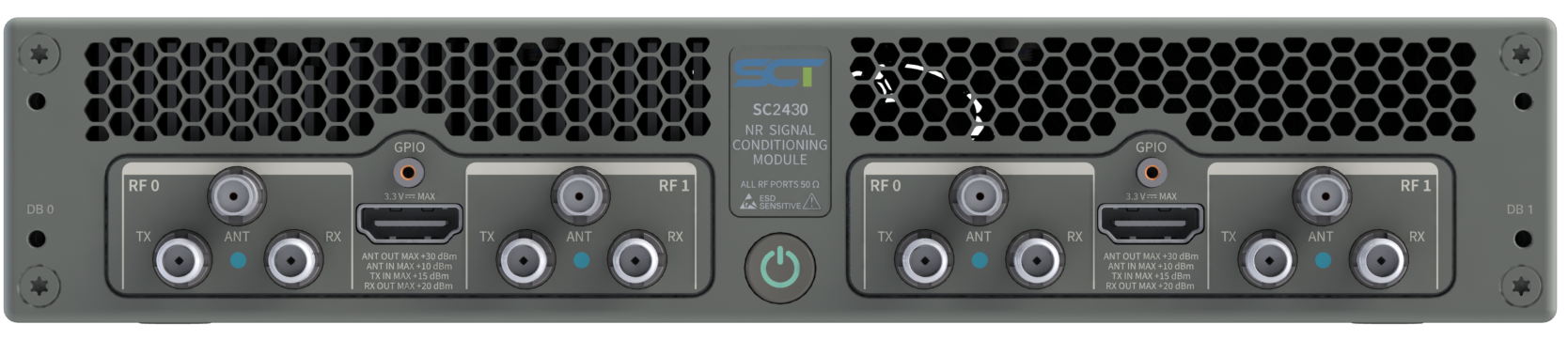

美国Signal craft公司进口5G NR信号调节模块SC2430

SC2430 SCM包含两个前端（FE）模块。每个模块在时分双工（TDD）配置中包含两对独立的发射（Tx）和接收（Rx）信道。对于需要频分双工（FDD）操作的应用，可以将一个无线电信道配置为连续发送路径，将第二个配置为连续接收路径。

总之，SC2430可以同时支持4个TDD或2个FDD信道。

信道在Tx和Rx路径中都包含与几个5G NR频带（n34、n38、n39、n40、n41、n46、n47、n48、n77、n78、n79、n90和n96）对准的信号调节和放大块。此外，旁路路径可用于在这些频带之外运行的应用程序。

通过8个SMA连接器建立与SDR的射频连接。Tx和Rx端口是交流耦合的，支持350 MHz至7.125 GHz范围内的信号。信道提供100 MHz（350 MHz至600 MHz）、200 MHz（600 MHz至800 MHz）和400 MHz（800 MHz至7.125 GHz）的瞬时带宽（IBW）。

发射路径可以在1.9GHz处产生34dB的增益，在3.5GHz处产生30dB的增益。峰值输出功率（P1dB）约为27dBm，三阶截距点（OIP3）为41dBm。在大增益下，所有频率的噪声系数通常为8dB或更好。带滤波可以提供超过50dB的带外抑制。

在接收路径中，1.9GHz时可获得27dB的增益，3.5GHz时可提供23dB的增益。噪声系数范围从4 dB（1.9 GHz）到7 dB（3.5 GHz）。输入三阶压缩点为-5 dBm（1.9 GHz）至-1 dBm（3.5 GHz）。该装置可以承受大无损伤输入功率+10 dBm。设计中加入了两组5G NR特定带滤波器，提供超过50 dB的带外抑制。

控制接口是用户访问以配置和编程SCM的数字端口。有两种控制选项。

第一种是基于SPI的接口，与前面板HDMI连接器上的其他GPIO相结合。SPI信号存在于引脚1、4、6、7和9上。其余引脚用于GND、自动发送/接收或ATR（引脚10、12）和衰减器锁存（13、15）。提供ATR和闩锁引脚是为了促进5G规范中定义的高速TDD操作。SPI端口可以在40 MHz的频率下进行写入操作，在16 MHz的时钟下进行读取操作。

NI Ettus USRP X410 SDR的用户可能喜欢此控制选项。与其他USRP兼容硬件一样，SC2430可以设置为超高清设备，并通过X410进行控制。SC2430驱动程序与UHD扩展框架兼容。启用SC2430扩展后，X410配置将包括SCM性能。例如，设置X410增益将导致X410和SCM增益设置适合当前操作条件。

准HDMI电缆可用于互连。另外，SCT也提供短的机械锁定电缆。这些电缆包含扼流圈，以大限度地减少排放。为每个模块提供单独的接口。

第二个控制选项允许用户通过机箱后部USB-C连接器上的UART控制台接口访问SC2430。现场固件更新期间需要USB端口。
